In questo tutorial scopriremo come creare una Fixture, direttamente sul tuo Tablet.

Per seguire questo tutorial ti consigliamo di reperire il manuale della tua macchina, in particolare hai bisogno della channels list dmx, ossia l'elenco di tutte le funzioni della tua macchina.

Fai attenzione che di solito ogni macchina ha diversi modi dmx per esempio una beam 7r può avere due modalita 16 canali dmx oppure 20 canali dmx e spesso l'ordine dei canali non è lo stesso.

Per questo tutorial useremo una testa mobile con queste caratteristiche.

Per creare una nuova fixture dobbiamo creare un nuovo progetto, ma prima salviamo quello corrente:

menu → File → Salva Show

Creiamo Un nuovo progetto:

menu → File → Nuovo Show

inseriamo il nome del progetto (nuova teste mobile) e conferma con SALVA SHOW

sul display della tua macchina configura l'indirizzo dmx 001

dal tablet apri la pagina:

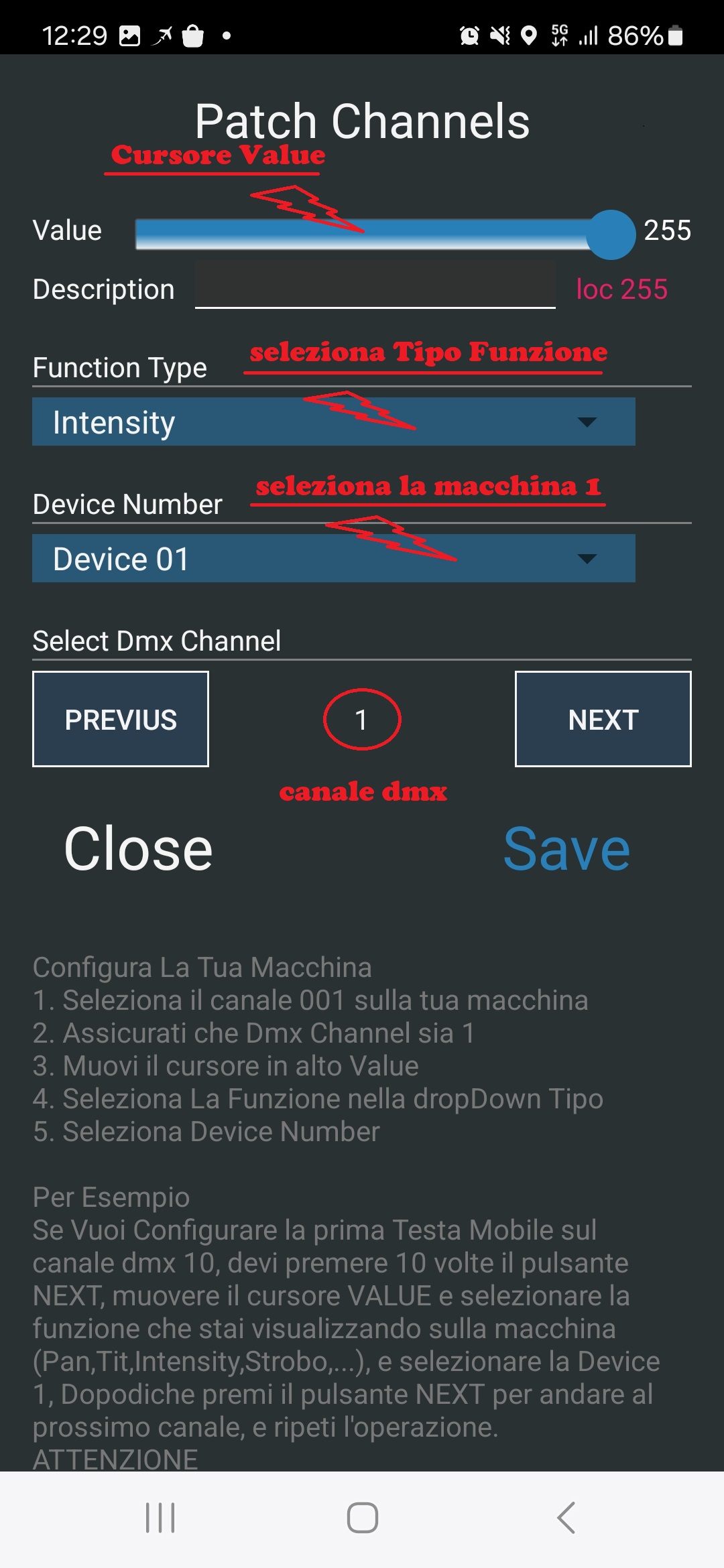

menu → Fixture → Patch Channels (1)

da questa pagina possiamo assegnare i singoli canali dmx

il numero 1 tra i pulsanti PREVIUS e NEXT indica il primo canale dmx, consultando il manuale, vediamo che il primo canale è di tipologia Intensity (total dimming)

muoviamo il cursore Value e vediamo se la macchina risponde al comando

scegliamo tra la lista di funzione Intensity e scegliamo Device 01

passiamo al prossimo canale, pigiamo sul tasto NEXT e verifichiamo che il numero sia 2

muoviamo il cursore Value e vediamo se la macchina risponde al comando Strobo

se la macchina non risponde al comando, dobbiamo considerare che alcune funzioni dipendono da altre, per esempio se il canale intensity non sta sul valore 255 la funzione strobo non sarà eseguita.

scegliamo tra la lista di funzione Strobo e scegliamo Device 01

passiamo al prossimo canale, pigiamo sul tasto NEXT e verifichiamo che il numero sia 3

muoviamo il cursore Value e vediamo se la macchina risponde al comando Pan

il comando Pan e il movimento che va da sinistra a destra

scegliamo tra la lista di funzione Pan e scegliamo Device 01

passiamo al prossimo canale, pigiamo sul tasto NEXT e verifichiamo che il numero sia 4

muoviamo il cursore Value e vediamo se la macchina risponde al comando Tilt

il comando Tilt e il movimento che va da giu a su

scegliamo tra la lista di funzione Tilt e scegliamo Device 01

passiamo al prossimo canale, pigiamo sul tasto NEXT e verifichiamo che il numero sia 5

P/T Speed

questa funzione non e necessaria in quanto l'app utilizza i sui FX di movimento.

scegliamo tra la lista di funzione No Function e scegliamo Device 01

Ripetiamo l'operazione per tutti i 14 canali

Infine configuriamo l'ultimo canale che completa la lista

Ora possiamo Salvare la configurazione premendo Save

Terminata la configurazione dei canali possimo finalmente creare la fixture associata alla Device 01

Premiamo sul pulsante CREATE FIXTURE (2)

Prima di salvare verificate di nuovo che la lista delle funzioni sia in ordine come riportata sul manuale.

Scriviamo il nome della nostra macchina, utilizzate un nome appropriato che identifichi le vostre macchine, non usate nomi generici.

Salviamo la fixture premendo Save

Ora che abbiamo salvato la Fixture, possiamo caricarla in qualsiasi progetto vogliamo, se stai configurando un nuovo progetto puoi continuare con questo, ma se vuoi modificare un progetto esistente riapriamo il progetto precedente:

menu → File → Apri Show

Ci siamo quasi Forza..., ora che abbiamo la nostra fixture, possiamo fare il PATCH ed assegnarla a quante teste mobili uguali, ipotizziamo che abbiamo 10 teste dello stesso tipo e che vogliamo assegnarle a un canale dmx facilmente ricordabile.

Premiamo sul pulsante menu → Fixture → PATCH FIXTURE (3)

Selezioniamo la fixture che abbiamo appena creato testa mobile HEADS_14

prima di premere il pulsante PATCH FIXTURE seleziamo l'indirizzo dmx di partenza

Nella figura possiamo notare il numero della macchina, l'indirizzo dmx e infine il nome della Fixture

Se e' tutto corretto possiamo salvare, se avete sbagliato, possiamo cancellare le assegnazioni con il pulsante DELETE LAST FIXTURE

Salviamo la fixture premendo Save

Utilizzate la freccia indietro presente nella barra in fondo per tornare alla pagina principale

---

Se avete tante macchine vi consiglio di approfondire questo tutorial, ma se siete alle prime armi e avete un po di pazienza, inviate il manuale all'indirizzo email del supporto e provvederemo noi (GRATIS) ad aggiornare il nostro cloud. Rendendo disponibile nella sezione DOWNLOAD FIXTURE la vostra macchina.
